礦山液壓支架特點及分類

礦山液壓支架主要用在采煤工作面，對頂板進行支護。主要用于防止頂板冒落，維持一定工作空間，保證工作人員安全和各項作業正常進行。液壓支架具有支護性能好、強度高、移架速度快、安全可靠等優點，它的應用對增加采煤工作面產量、提高勞動生產率、降低成本、減輕工人的體力勞動和保證安全生產等方面起到極大的作用。

液壓支架按照在采煤工作面安裝位置可劃分為端頭液壓支架和中間液壓支架。端頭液壓支架簡稱端頭支架，專門安裝在每個采煤工作面的兩端。中間液壓支架是安裝在除工作面端頭以外的采煤工作面上所有位置的支架。液壓支架按照用途劃分，可分為支撐式、掩護式和支撐掩護式。

礦山液壓支架焊接客戶

山東礦機集團股份有限公司始建于1955年，公司下設山東礦機萊蕪煤機有限公司、北京三礦通科技有限公司、新疆昌煤礦機有限公司、濰坊科爾建材機械有限公司4個控股子公司，現擁有總資產13億元，占地面積800畝，廠房建筑面積26萬平方米。公司主要從事煤炭裝備制造業務，產品涵蓋多種型號的輕型、中重型刮板輸送機、單體液壓支柱、液壓支架、帶式輸送機及綜采成套洗砂設備產品。

2009年，公司進入全國前十大煤炭機械制造企業之列，在全國前十大煤炭機械制造企業中山東礦機集團股份有限公司始建于1955年，公司下設山東礦機萊蕪煤機有限公司、北京三礦通科技有限公司、新疆昌煤礦機有限公司、濰坊科爾建材機械有限公司4個控股子公司，現擁有總資產13億元，占地面積800畝，廠房建筑面積26萬平方米。公司主要從事煤炭裝備制造業務，產品涵蓋多種型號的輕型、中重型刮板輸送機、單體液壓支柱、液壓支架、帶式輸送機及綜采成套洗砂設備產品。

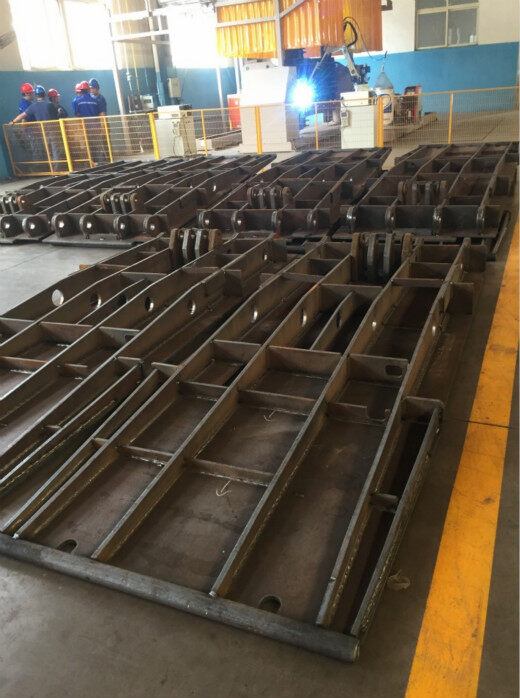

圖1  液壓支架

礦山液壓支架焊接現場問題

液壓支架由頂梁、底座、掩護梁、立柱、推移裝置、操縱控制系統等部分組成。頂梁主要由底板和加強板T型焊接而成，材質為Q235，厚度為6mm~30mm之間?，F場之前使用直流焊接工藝，飛濺極大，飛濺顆粒物粘在工件表面難以清除，給后續噴漆工藝帶來極大的影響，需要大量人工打磨處理后才能保證整體外觀滿足要求，費時費力?？蛻魹榻档惋w濺，嘗試采用脈沖工藝，雖然飛濺情況得到改善，但由于脈沖工藝自身特性，導致現場一直有以下問題亟待解決：

1）脈沖工藝相對電弧較長，導致焊接速度比之前明顯降低，影響生產效率。

2）電弧能量不夠集中，焊縫熔深變淺，在加載情況下，容易出現裂紋等缺陷，造成安全隱患。

3）起弧、收弧效果較差，容易出現未熔合等焊接缺陷，影響產品質量。

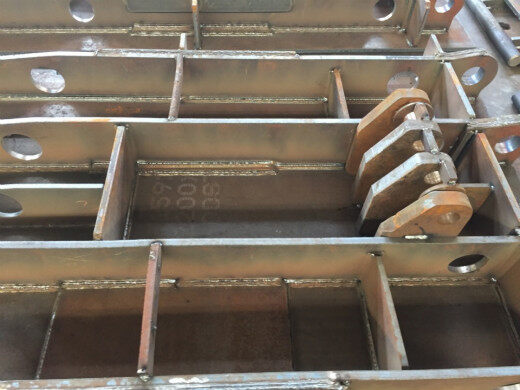

圖2  工件

圖3  工件

麥格米特Artsen Plus500PR焊機的特點及優勢

針對客戶實際情況，推薦麥格米特Artsen Plus500PR焊機，采用碳鋼脈沖工藝。Artsen Plus500PR是一款全數字高頻智能逆變焊機，可進行碳鋼、不銹鋼等材質的直流、脈沖全位置焊接。此款焊機有以下優點可以解決客戶問題：

1） 逆變頻率高達100KHZ,“零延時”采樣電路，熔滴過渡每個狀態都能精準響應。

2）起弧、收弧可實現毫秒級的精準控制，實現更好的整體焊接效果。

3） 特有短弧脈沖工藝（圖4），弧長比標準脈沖（圖5）縮短1/3，挺度高，指向性強，熔深保證，大幅提升焊接速度，飛濺低。

圖4  短弧脈沖

圖5  標準脈沖

礦山液壓支架焊接效果對比

采用麥格米特Artsen Plus500PR配合機器人焊接，達到了理想的效果，焊接速度提高30%。焊縫融合良好，熔深達到2mm,滿足客戶要求。飛濺極低，表面無顆粒物附著，無需后期打磨處理，焊槍每天僅需清槍一次，節省大量工時。采用短弧脈沖工藝后，整體生產效率提升27%，焊機長時間焊接，電弧穩定可靠。

Artsen Plus500PR焊機應用

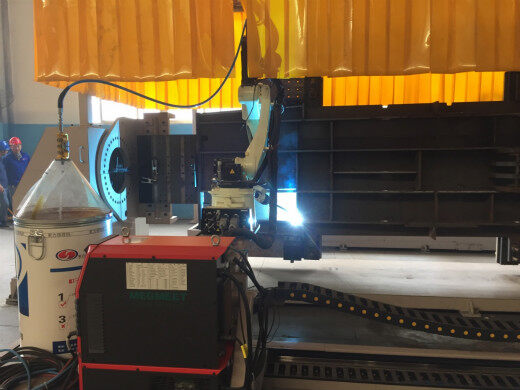

圖6  現場應用

圖7  現場應用
