Artsen plus350D焊機應用于美的電暖片焊接

電暖氣片的特點

電暖氣片是一種將電能轉化為熱能的取暖用品。隨著我國供暖制度的改革和人民生活水平的提高，新的采暖方式不斷涌現，電采暖日益成為不可或缺的采暖方式。電暖氣片主要分為對流式、蓄能式和微循環三種形式。

對流式電暖氣以電發熱管為發熱元件，通過對空氣的加熱對流來采暖，它體積小、啟動迅速、升溫快、控制精確、安裝維修簡便；
蓄能式電暖氣采用蓄能材料，能利用夜間電價較低時蓄能，白天釋放熱量，但它體積較大，采暖的舒適性較差；
微循環電暖氣是利用在散熱器中充注導熱介質，利用介質在散熱器中的循環來提高室內溫度的新型電暖氣，它運行可靠，采暖效率比較高，電熱油汀就是這種采暖器。

在這三種電暖氣中，對流式電暖氣運用得最為普遍。目前，家電賣場銷售的民用電暖氣主要以對流式為主。

電熱油汀主要采用導熱油作為導熱介質，無需加壓，多采用0.5mm至0.6mm厚度鋼片制作，方便移動和散熱。

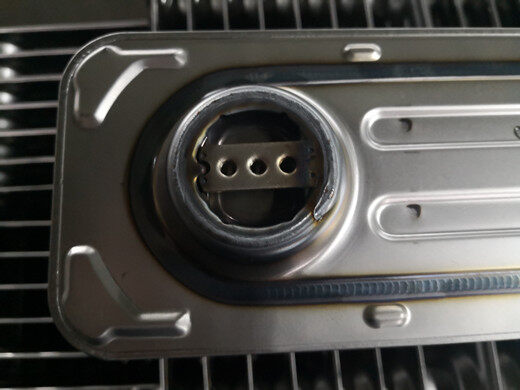

電暖氣片

圖1 電暖氣片

電暖氣片焊接客戶

世界500強企業美的集團（SZ.000333）是一家領先的消費電器、暖通空調、機器人及工業自動化系統、智能供應鏈（物流）的科技集團。美的集團提供多元化的產品和服務，包括以廚房家電、冰箱、洗衣機、及各類小家電的消費電器業務、以家用空調、中央空調、供暖及通風系統的暖通空調業務；以庫卡集團、安川機器人合資公司等為核心的機器人及工業自動化系統業務、以安得智聯為集成解決方案服務平臺的智能供應鏈業務。美的堅守“為客戶創造價值”的原則，致力創造美好生活。美的專注于持續的技術革新，以提升產品及服務質量，令生活更舒適、更美好。美的電暖氣片，能效高、體感舒適，為電暖氣片市場中高端產品。

電暖氣片焊接現場問題　

電暖氣片由多組散熱管焊接而成。一個完整的散熱管（圖3）由兩片扇熱片（圖2）焊接而成，散熱片由0.5mm鐵片沖壓形成。焊接散熱管和散熱管焊接形成相鄰的散熱管，如圖4。

沖壓成型的散熱片剖面

圖2 沖壓成型的散熱片剖面

圖3 組對焊接的散熱管剖面

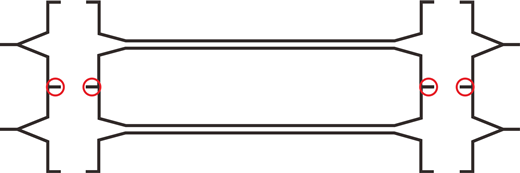

圖4 兩個相鄰的散熱管組對焊接剖面

圖5 兩個相鄰的散熱管組對焊接剖面

圖4中紅色部分為電暖氣片關鍵焊接位置，放大如圖5

如圖5所示，電暖氣片的關鍵焊縫，可等效為兩個厚度為0.5mm，寬度為8mm圓環重疊平焊。在焊接過程中，需要合適且穩定的電流焊接。既要保證正面焊，背面滲透，形成完全密閉的空間不漏油；又要保證焊透的同時，不能焊穿鐵皮而導致漏油。

在生產電暖氣片的工廠，同一個電網中，除了焊機在焊接，還有剪板機、沖壓機床等超大功率設備同時工作。美的電暖氣片車間一直采用傳統焊機進行電暖氣片焊接，每一個焊接完成的電暖氣片都需要充氣加壓進行密閉性測試，一次加工良品率長期處于75%以下，需要進行大量的補焊。

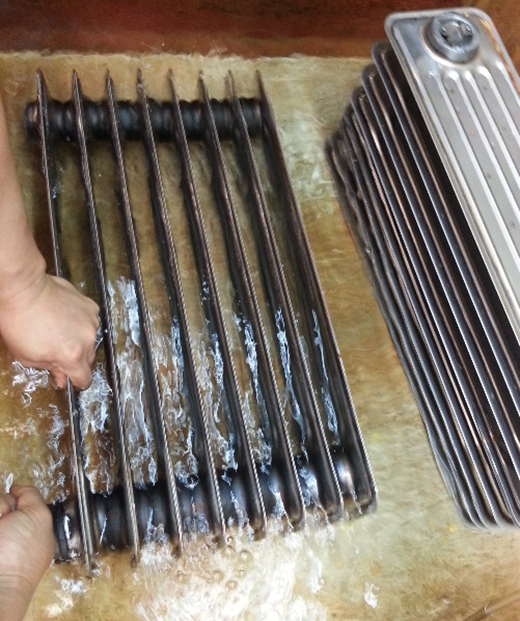

電暖氣片密閉性測試
圖6 電暖氣片密閉性測試

電暖氣片焊接現場問題

造成不良率居高不下的原因如以下：

1）傳統焊機電弧穩定性差，遇到油銹及薄板形變，電弧不能穩定焊接，能量忽大忽小，易造成未焊透和焊穿。

2）傳統焊機不能適應電網的急速變化，當大型設備啟停時，輸入電壓浪涌會帶動電弧能量變化，極易造成未焊透和焊穿。工廠為了減小電網對焊機的影響，每臺焊機單獨配備了一臺穩壓器，依然不能完全杜絕電網波動對焊接的影響。

麥格米特Artsen plus350D焊機的特點及優勢

針對客戶實際情況，推薦麥格米特Artsen plus350D硬件低飛濺焊機，采用直流工藝。Artsen plus350D是一款全數字高頻智能逆變焊機，可進行碳鋼材質的直流焊接。此款焊機有以下優點可以解決客戶問題：

1）與傳統焊機不同，Artsen plus350D系列焊機采用全數字高頻逆變功率拓?fù)洌o以DSP全軟件高頻控制算法，實時采樣電網電壓、母線電壓、輸出電壓、輸出電流，64KHz發波頻率中，每一個PWM的輸出，都會根據當前工作環境及焊接狀態進行調整。確保整個焊接過程始終保持平穩，在AC380V±25%的范圍內，電弧狀態不會跟隨電網電壓波動，能夠和各種大型設備在統一電網中互不干擾的工作。

2）Artsen plus350D系列焊機，電弧集中，指向性強，電弧穩定。在焊接過程中遇到焊縫異常情況，夠通過軟件迅速調整，保證整個焊接過程中電弧狀態始終如一，充分應對板材油銹及下料缺陷。
