導管架平臺的特點及作用

海洋平臺是為海上進行鉆井、采油、集運、觀測、導航、施工等活動提供生產和生活設施的構筑物。按其結構特性和工作狀態可分為固定式、活動式和半固定式三大類。

固定式平臺的下部由樁、擴大基腳或其他構造直接支承并固著于海底，按支承情況分為樁基式和重力式兩種。活動式平臺浮于水中或支承于海底，能從一井位移至另一井位，按支承情況可分為著底式和浮動式兩類。半固定式海洋平臺，它既能固定在深水中，又具有可移性。

導管架平臺又稱樁式平臺，歸屬于固定式平臺，是由打入海底的導管架來支承整個平臺，由下部導管架，鋼樁，以及上部平臺組成。能經受風、浪、流等外力作用，具有適應性強、安全可靠、結構簡單、造價低的優點。其中導管架主要由中空的腿柱和連接腿柱的縱橫拉筋組成。

導管架平臺焊接客戶

深圳赤灣勝寶旺工程有限公司（CSE）為中外合資的股份有限公司，分別由中國海洋石油投資控股有限公司 （持有36%的股份）；勝寶旺工程控股私人有限公司（持有32%的股份）；深圳市新南山控股（集團）股份有限公司（持有32%的股份）三家股東構成。公司位于深圳赤灣港東岸，坐擁185,000平方米的制作場地和406米長的碼頭岸線，場地可用于大型海洋石油天然氣導管架、平臺、模等陸地建造。導管架制作以其高效，可靠，低成本而聞名。

圖1  導管架

導管架平臺焊接現場問題

導管架制造，拉筋馬鞍口焊縫是整個制造過程中最難焊接的節點之一，高空作業，精度低，組對差，位置受限。需要使用焊條打底，氣保藥芯焊絲填充，多層多道，填充量大。現場一直有以下問題困擾客戶：

1） 高空作業，需70~100米遠距離焊接，壓損大，干擾強，焊接不穩定，造成嚴重質量隱患。

2） 高空作業，需要手把、氣保工藝交替使用，同時需要準備2臺焊機，設備使用效率低。

3） 戶外作業環境差，坡口填充量大，大電流持續焊接，焊機頻繁損壞。

4） 遠距離焊接，送絲機只能粗略調節焊接參數，無精確顯示，影響焊接質量。

圖2  拉筋馬鞍口

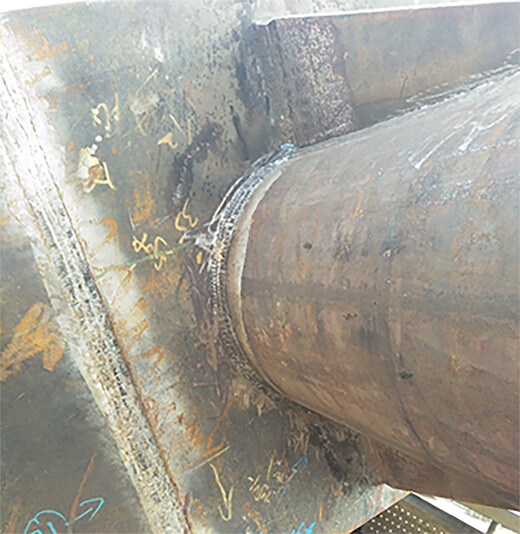

圖3  馬鞍口焊縫

Artsen CM500C焊機的特點及優勢

針對客戶實際情況，推薦麥格米特Artsen CM500C焊機，此款焊機是一款全數字工業重載 CO2/MAG/MMA智能逆變焊機，專為海工，船舶，鋼結構等行業設計使用，有以下優點可以解決客戶問題：

1）極高的防護等級，更適應振動、碰撞、潮濕、鹽霧等戶外施工環境。

2）采用業內首家雙向數字高速載波通信技術，抗干擾強，100米遠程焊接，參數穩定可靠。

3）負載持續率設計為100%@500A，可適應長時間大電流穩定焊接。

4）送絲機上具有焊接參數顯示，并可直接調節，焊工能更準確的調節焊接參數，監理也更放心。

5）多功能焊機，焊條、氣保一體設計，方便工人一臺焊機多工藝切換。

6）全數字設計，工藝由軟件控制，內置工藝專家?guī)欤娀∧芰考校凵钌睢?/p>

焊接效果對比

采用麥格米特Artsen CM500C逆變焊機后，經對比：

1）大電流遠距離焊接穩定可靠，送絲機焊接參數顯示，極大地提高了焊接質量，返修率降低15%。

2）一臺焊機滿足現場手把、氣保工藝切換需求，設備利用率提高30%。

3）焊機故障率大幅下降，焊機維修次數降低50%。

4）熔深深，多層多道坡口焊接中降低了未熔合出現的風險，保證焊接質量（如下圖）。

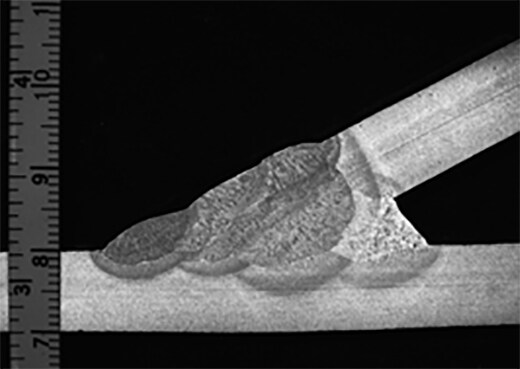

圖4  焊縫熔深宏觀圖

圖5  焊縫熔深宏觀圖

Artsen CM500C焊機應用

圖6  現場實況

圖7  雨后焊接
